Wissenswertes über TSM Kniebandagen

Die stabilisierende Wirkung von TSM Kniebandagen

Anfang 1998 hat das BASiS Institut München (Institut für Biomechanik) des TÜV Product Service, München, verschiedene TSM - Kniebandagen mit Stabilisierungselementen einer Vergleichsmessung auf einem neuentwickelten Kniesimulator unterzogen. Die Kniebandagen wurden hinsichtlich ihrer Stabilisierungseigenschaften bei isolierten Kniebewegungen getestet, d.h. „Schutzfunktion gegen vordere Schublade“ sowie „Bestimmung der Varus- / Valgus-Stabilität“.

Schutzfunktion gegen vordere Schublade beim Kniegelenk

Valgierender Winkel:
Versuchsanordnung „Schutzfunktion gegen vordere Schublade“

Flexionswinkel:

30°

Translationsweg (y-Achse):

30 mm

Translationsgeschwindigkeit:

10 mm/s

Muskelsimulation:

ausgeschaltet

Gesamttonus der Weichteile:

hart




Bestimmung der Varus-/Valgus-Stabilität beim Knie

Versuchsanordnung „Bestimmung der Varus-/Valgus-Stabilität“

Flexionswinkel:

15°

Winkelgeschw. Flexion:

10°/s

Valgierender Winkel:

+/- 10°

Muskelsimulation:

ausgeschaltet

Grundtonus der Weichteile:

hart







Ergebnis der Vergleichmessungen

Generell gilt:

Je größer die aufgenommenen Kräfte, um so höher die Stabilisierungswirkung der Bandage / Orthese in der jeweiligen Aktion.

1. Vordere Schublade

Die unterschiedliche stabilisierende Wirkung der TSM-Bandagen beruht auf einem Modulsystem verschiedener Kniegelenkschienen mit und ohne Flexions- und Extensionsbegrenzung, mit und ohne Verzahnung sowie der zusätzlichen Wirkung eines Patella-Sehnenbandes (PSB).
Dadurch ist es möglich, unterschiedliche Instabilitäten angemessen zu versorgen. Die Bandbreite der jeweiligen Kraftaufnahme (Mx [Nm]) zur Eingrenzung der vorderen Schublade erreicht unter den hier untersuchten Bedingungen (30° Flexionsbegrenzung, Translationsweg 30 mm (y-Achse), Translationsgeschwindigkeit 10 mm/s) im Maximum das Vermögen gängiger Rahmenorthesen, z.B. bei der Nr. 3173-6 „FEV“ (siehe Tabelle). Darüber hinaus wird das Verrutschen der TSM - Bandagen in der Bewegung, richtige Anpassung vorausgesetzt, durch die rutschsichere Innenstruktur nahezu ausgeschlossen.

2. Varus-/ Valgus-Stabilität

Von wesentlicher Bedeutung ist die valgisierende Stabilisierungswirkung. Wie bei der „vorderen Schublade“ ist eine in Abhängigkeit zu den verwendeten Gelenkschienen abgestufte Kraftaufnahme (My[Nm]) möglich. Die Best.-Nr. 3173-6 „FEV“ z.B. erreicht bauartbedingt nicht ganz die Werte marktgängiger Rahmenorthesen, deckt jedoch einen großen Indikationsbereich ab.

3. Ergebnisse (tabellarische Zusammenfassung)


Bestell.-Nr.

Bezeichnung

vordere Schublade

Vargus- / Valgus-Stab.



Mx (Nm)

Fy (N)

varisier.
My (Nm)

valgisier.
My (Nm)

3171

Doppelgelenk-Stahlschiene

34,0

83,0

4,0

5,5

3471

Doppelgelenk-Stahlschiene „FE“

31,0

75,6

2,7

4,5

3571

Doppelgelenk-Stahlschiene „FEV“

54,0

132,0

4,0

6,0

3264

Leichtmetall-Schiene m. Patellasehnenband

49,0

119,5



3364

„FEV“ + Patellasehnenband

49,5

120,7

3,3

5,2

3173-3

Doppelgelenk-Stahlschiene „FEV“

42,4

103,4

3,0

6,1

3173-6

Doppelgelenk-Stahlschiene „FEV“

55,0

134,0



3173-3

Doppelgelenk-Stahlschiene m. Patellasehnenband

59,7

145,6



3173-6

„FEV“ + Patellasehnenband

66,5

162,0




marktgängige Neopren-Kniebandage
mit seitlicher Schiene

53,0

129,3

23

3,0



Rahmenorthese

70,0

170,7

7,3

8,3

Messungen „Vordere Schublade“:
Mittelwerte aus jeweils 6 Einzelwerten pro Bandage / Orthese Fy entspricht der aus dem Moment Mx resultierenden Kraft in Höhe des Kniespalts.

Messungen „Varus-/Valgus-Stabilität“:
Mittelwerte aus jeweils 6 Einzelwerten pro Bandage / Orthese.

Ergebnisse „Vordere Schubladen-Stabilität bei 30° Flexionswinkel“

TSM Kniebandagen, 37 cm lang

blau: Best.-Nr. 3264
rot: Best.-Nr. 3471
grün: Best.-Nr. 3171
hellblau: Best.-Nr. 3364



TSM Kniebandagen, 47 cm lang

blau: Best.-Nr. 3173-6 ohne PSB
rot: Best.-Nr. 3173-6 mit PSB
grün: Best.-Nr. 3173-3 ohne PSB
hellblau: Best.-Nr. 3173-3 mit PSB

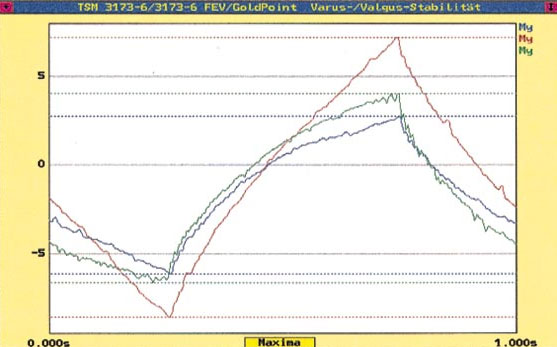

Ergebnisse „Varus-/Valus-Stabilität bei 15° Flexionswinkel“

TSM Kniebandage 37 cm lang

blau: Best.-Nr. 3364
rot: Best.-Nr. 3471
grün: Best.-Nr. 3171
hellblau: Best.-Nr. 3571



TSM Kniebandage 47 cm lang

rot: Rahmenorthese, Best.-Nr. 3173-6 (Standard)
grün: Best.-Nr. 3173-6
blau: (m. AET-DG-Testschine „FE“ nicht gezahnt, gerade Ausf.)
